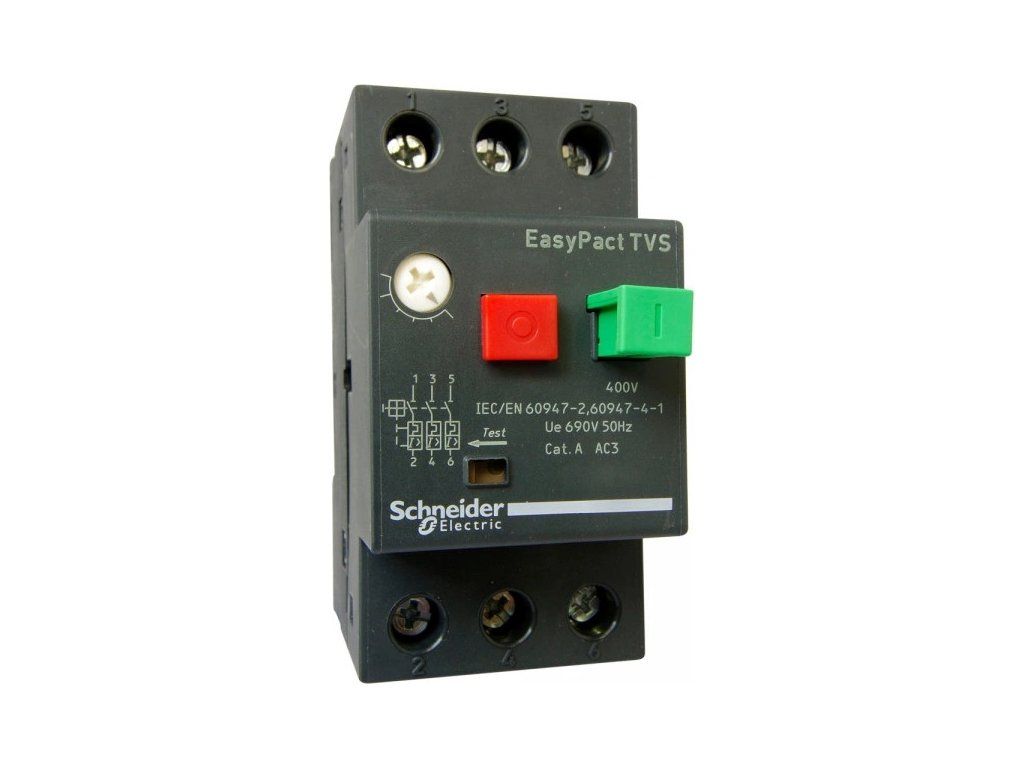

Schneider Electric GZ1E05 0,63- 1,0A

Detailní popis produktu

Řada                                        EasyPact   Označení výrobku                                        EasyPact TVS   Označení přístroje                                        GZ1E   Typ produktu nebo součásti                                        Jistič   Použití zařízení                                        Motor   Provedení jednotky spouští                                        Tepelně-magnetická   vhodnost pro bezpečné odpojení                                        Ano podle IEC 60947-1 příloha 7.1.6   Barva                                        Šedá (RAL 7011)   Popis pólů                                        3P   Typ sítě                                        AC   Kategorie užití                                        AC-3   frekvence sítě                                        50/60 Hz podle IEC 60947-2   Montáž                                        Šrouby

Svorkami   Montážní držák                                        Lišta   Montážní poloha                                        Libovolná poloha   Výkon motoru (kW)                                        0,37 kW při 500 V AC 50/60 Hz

• 0,55 kW při 690 V AC 50/60 Hz   vypínací schopnost                                        Icu: >= 100 kA při 230/240 V AC 50/60 Hz podle IEC 60947-2
• Icu: >= 100 kA při 400/415 V AC 50/60 Hz podle IEC 60947-2
• Icu: >= 100 kA při 440 V AC 50/60 Hz podle IEC 60947-2
• Icu: >= 100 kA při 500 V AC 50/60 Hz podle IEC 60947-2
• Icu: >= 100 kA při 690 V AC 50/60 Hz podle IEC 60947-2   [Ics] jmenovitá provozní zkratová vypínací schopnost                                        100 % při 230/240 V AC 50/60 Hz podle IEC 60947-2

100 % při 400/415 V AC 50/60 Hz podle IEC 60947-2 100 % při 440 V AC 50/60 Hz podle IEC 60947-2 100 % při 500 V AC 50/60 Hz podle IEC 60947-2

• 100 % při 690 V AC 50/60 Hz podle IEC 60947-2   Typ ovládání                                        Tlačítko   nastavení rozsahu nadproud. ochrany                                        0,63…1 A   Nastavení proudu zkratové spouště                                        13 A   [Ue] jmenovité provozní napětí                                        690 V AC 50/60 Hz podle IEC 60947-2   [Ui] jmenovité izolační napětí                                        690 V AC 50/60 Hz podle IEC 60947-2   [Uimp] jmenovité impulzní výdržné napětí                                        6 kV podle IEC 60947-2   ztrátový výkon                                        2,5 W (na pól)   Mechanická životnost                                        100000 cykly   Elektrická životnost                                        100000 cykly pro AC-3   Maximální provozní rychlost                                        25 cyk/h   Připojení - svorky                                        Šroubové svorky 2 1…6 mm² - tuhost kabelu: pevný
• Šroubové svorky 2 1,5…6 mm² - tuhost kabelu: ohebný bez kabelové koncovky
• Šroubové svorky 2 1…4 mm² - tuhost kabelu: ohebný s kabelovou koncovkou   kroutící moment                                        1,7 N.m na šroubové svorky   Výška                                        89 mm   Šířka                                        44,5 mm   Hloubka                                        78 mm   Hmotnost přístroje                                        0,26 kg   Normy                                        IEC 60947-4

IEC 60947-2   Použití ochrany                                        TH   Stupeň krytí IP                                        IP20 podle IEC 60529   teplota okolního vzduchu pro provoz                                        -20…60 °C   Teplota okolí pro uskladnění                                        -40…80 °C   Požární odolnost                                        960 °C podle IEC 60695-2-1   pracovní nadmořská výška                                        2000 m   Stav udržitelné nabídky                                        Green Premium produkt   Nařízení REACh   Směrnice EU RoHS                                        Proaktivní shoda (Produkt mimo rámec právních předpisů týkajících se EU RoHS)   Neobsahuje rtuť                                        Ano   Informace výjimce o RoHS   Nařízení China RoHS                                                    Produkt mimo oblast působnosti nařízení China RoHS. Prohlášení o látkách pro vaši informaci.   Informace o životním prostředí   Životní cyklus                                        Nevyžadují se žádné speciální recyklační operace   WEEE                                        Na trzích Evropské unie musí být produkt likvidován podle pokynů pro zvláštní sběr odpadu a nikdy se nesmí vyhazovat do odpadkových košů.
