OEZ LTN-20C-3

Detailní popis produktu

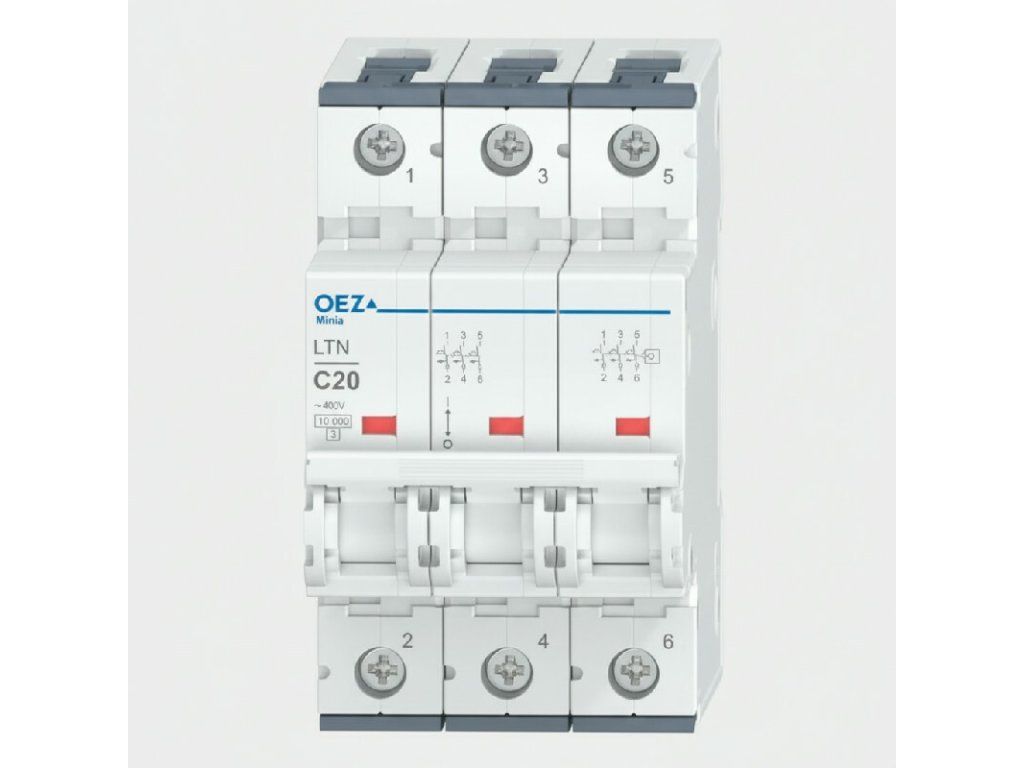

Jistič OEZ LTN-20C-3 – 3pólový jistič 20 A, char. C, 10 kA, DIN (AC/DC)

OEZ LTN-20C-3 je třípólový modulární jistič 20 A s vypínací charakteristikou C, určený pro spolehlivé jištění třífázových obvodů proti přetížení a zkratu. Díky podpoře AC/DC a vysoké zkratové schopnosti 10 kA při 230 V AC je vhodný pro použití v rozvaděčích v průmyslu, komerčních instalacích i technických aplikacích. Montáž je standardně na DIN lištu, krytí IP20, provedení 3 moduly.

Charakteristika C je vhodná zejména pro obvody s vyššími rozběhovými proudy (např. motory, transformátory, některé napájecí zdroje), kde by charakteristika B mohla nežádoucím způsobem vybavovat. Jistič umožňuje doplnění o přídavná zařízení (např. pomocné/spouštěcí moduly dle systému výrobce).

Klíčové vlastnosti

Jistič 20 A, 3P (třípólový)

Vypínací charakteristika C

Zkratová schopnost 10 kA (AC 230 V)

AC/DC provedení

Montáž na DIN lištu, šířka 3 moduly

Třída omezení energie 3

Kategorie přepětí III, stupeň znečištění 2

Možnost přídavných zařízení: ANO

Technické parametry

Parametr

Hodnota

Výrobce / řada

OEZ / LTN

Typ

LTN-20C-3

Jmenovitý proud (In) 20 A

Vypínací charakteristika

C

Počet pólů / jištěných pólů 3 / 3

Současně spínaný N vodič

Ne

Typ napětí

AC/DC

Jmenovité pracovní napětí AC 230/400 V

Jmenovité pracovní napětí DC 216 V

Min. jmenovité napětí AC 24 V

Max. jmenovité napětí AC 250/440 V

Min. jmenovité napětí DC 24 V

Max. jmenovité napětí DC 72 V

Jmenovitá zkratová schopnost (AC 230 V) 10 kA

Mezní zkratová vypínací schopnost (230 V) 20 kA

Jmenovité izolační napětí (Ui)

AC 250/440 V

Jmenovitý kmitočet 50–60 Hz

Třída omezení energie 3

Kategorie přepětí

III

Elektrická trvanlivost 10 000 cyklů

Mechanická trvanlivost 10 000 cyklů

Možnost dalšího zařízení

Ano

Krytí

IP20

Stupeň znečištění 2

Montáž na DIN lištu

Počet modulů 3

Připojovací průřez Cu (plný) 0,75–35 mm²

Rozměry (Š×V×H) 52,8 × 89,8 × 80,3 mm

Hmotnost 0,468 kg

Provozní teplota okolí −25 až +55 °C

Zobrazené fotografie a popisy jsou informativní a mohou se v detailu lišit dle výrobní série nebo aktualizace výrobce. Rozhodující jsou vždy technické parametry uvedené na výrobku a jeho originálním značení. V případě rozdílu mezi popisem na e-shopu a značením výrobku má přednost značení výrobku.
